當電氣線路和電氣設備的絕緣受到損傷而導致接地故障，主要是指相線對地或與地有聯系的導電體之間的短路，包括相線與大地、PE線、PEN線、配電和用電設備的金屬外殼、敷線鋼管、橋架線槽、建筑物金屬構件、上下水和采暖、透風等管道以及金屬屋面、水面等之間的短路。當發生接地短路時在接地故障持續的時間內，與它有聯系關系的電氣設備和管道的外露可導電部門對地和裝置外的可導電部門間存在故障電壓。此電壓可使人身遭受電擊，也可因?qū)Φ氐碾娀』蚧鸹ㄒ鸹馂?zāi)或爆炸，造成嚴峻的經濟和生命財產損失。
電氣短路主要包括金屬性短路和接地電弧性短路兩種：金屬性短路是由導體間直接接觸，如相與相之間、相與N線之間短路，其短路電流大，短路點往往被高溫熔焊，金屬線芯產生高溫以至熾熱，絕緣被劇烈氧化而自燃，火災危險甚大，但金屬性短路產生的大短路電流能使斷路器瞬時動作堵截電源，火災往往得以避免；接地電弧性短路是因短路電流受阻抗影響，電弧長時間延續，而電弧引起的局部溫度可高達2000℃以上，足以引燃四周可燃物質引起火災，但因為接地故障引起的短路電流較小，不足以使一般斷路器動作跳閘堵截電源，可見接地電弧性短路引起的火災危險遠弘遠于金屬性短路。電氣短路以單相接地故障居多，電氣火災的危險則以接地電弧性短路為最嚴峻。另外不論是TN系統仍是TT系統，接地故障回路的阻抗都大于帶電導體短路回路的阻抗，這也是形成接地電弧性短路的一個重要原因。
根據《中國火災統計年鑒》，我國電氣引發的火災事故逐年劇增，已成為火災發生的主要原因之一，并在所有火災起因中居首位。電氣火災占全國火災總數的比例由20世紀80年代初的10％上升到現在的近30％，造成人身傷亡的數字也十分驚人。2003年全國因為電氣火災事故造成的直接經濟損失高達121.7億元以上，所以加大電氣防火的力度勢在必行。
防火漏電報警系統由防火漏電報警、集線器、中繼器、轉換器、臺式監控主機或電腦等設備組成。系統采用RS485／RS 422四線制全雙工通信模式，即采用四總線與集線器相連接，每集線器可連接48臺防火漏電報警，集線器間采用通信總線與中繼器、轉換器和臺式監控主機聯網，共可連接多臺防火漏電報警，無須中間區控器，直接通過126 Sale Electric Application／No．66／February 2008智能遠程監控的功能，實現集中監控和治理的目標。
系統以防火漏電報警作為剩余電流式電氣火災監控探測器使用，集各種保護功能為—體，擔負起各種電氣故障的實時檢測、采集和發送任務，并具有來電顯示、聲光報警和本機自檢功能，對過電流、剩余動作電流、動作與延時時間等各種參數值進行現場或?qū)崪y后設定。采用提高前輩的動態閾值檢測和自動判定技術、高敏捷度剩余電流探測、新型故障數學模擬算法和現場總線技術，為智能遠程監控的實施起到了重要的作用。

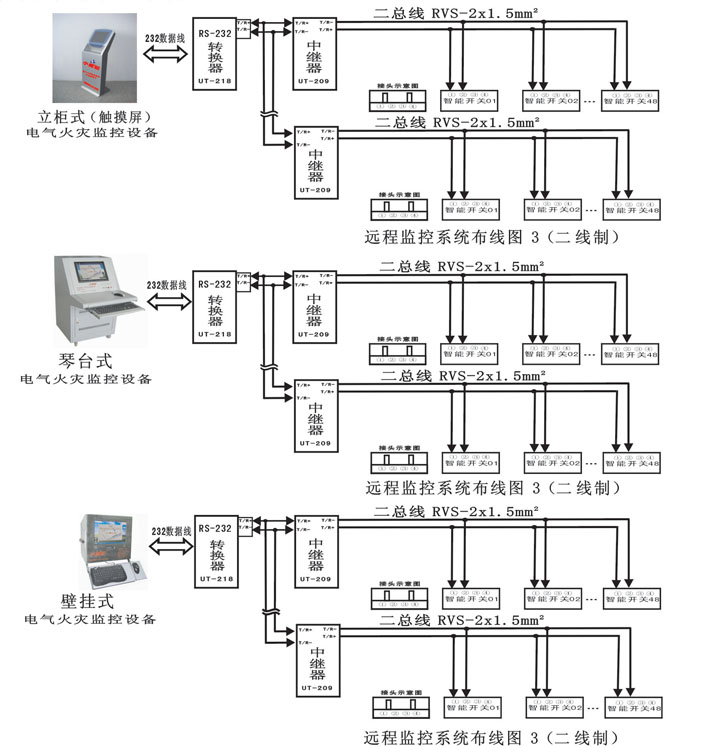

下面是電氣火災監控系統的結構原理圖
